Raspberry Pi で 3G 通信をしてみよう! という事で、
今回は、Raspberry Pi と 3GPIの取り付けを行なっていきます。
・SIMカード準備
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgZuyvNoTewtJ9rG22PIVCwwSdZPq987pSxxVrelqB6yeP9_UuR-F2xjP59u6RyrnvMrMve18zr3iTj7CySTyn8WB3tNM7teB95b67IuNnEvCOfP6tQB1xuIuP1t7MSTzYzQf-x6oNfBIrj/s320/%25E5%2586%2599%25E7%259C%259F+2016-07-11+12+50+56.jpg)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEi0Jh0zOM9EfJCdMIJZOLgR2rVp3krVVw9FOBSGwbpHDhuMNXN4pzJwjOZ6-4ud-uq9KbXyunkvKPTrv8S3DXJT0hs160jIal7X9IiWke3L1Er3aozYa5RUViIoSOdsHwnnw3eYto0rgImQ/s320/%25E5%2586%2599%25E7%259C%259F+2016-07-11+12+54+13.jpg)

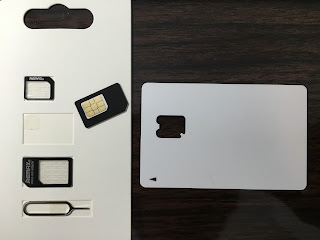

今回は、汎用性を考えて(この検証以外でも使いたいので)、
nano(ナノ)サイズSIMを購入しましたが、標準SIMサイズを購入していれば、上記作業は不要です。
※SORACOMでは、ナノ、マイクロ、標準SIMのサイズが用意されています。
・3GPI同梱品確認
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEifJNQWzZzN_nm-zNdeLkLkb2pJdbccGfvqUey0w90sklFRjWOLLVMya_UxPlAVLPO-twZbCslsAQ6BzFgJoC_2CHTywZLwgb1zhnB5IcRA-kJcVCAaX6_2sgvcy8e2DrQ2Ps9_icnDmht9/s320/%25E5%2586%2599%25E7%259C%259F+2016-07-11+14+30+41.jpg)
【同梱品一覧】(取扱説明書より)
- 3GPI本体 1枚
- 接続設定済Raspbian入microSDカード(SD用アダプタ付) 1枚
- 3Gアンテナ 1本
- ACアダプタ(12V 1A) 1個
- USB-A雄-USBmini-b雄 100mmケーブル 1本
- Raspberry Pi ModelB+用六角スペーサ(M2.6)セット 2セット
・Raspberry Pi に 3GPI を取り付ける
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgQBfoniFKtE1-iE8Mm0XRsFcL0fflZkuZFuCCI_h5YRwtJC4aOel7pioPabhXy-fKpR0-cw-Suk8g7i7dvESotyoFE8V3aS-1SquEy7J8oYXaUwkapFdf7I_KnTBv_ByeBISbWDSlyVu67/s320/%25E5%2586%2599%25E7%259C%259F+2016-07-11+14+32+04.jpg)

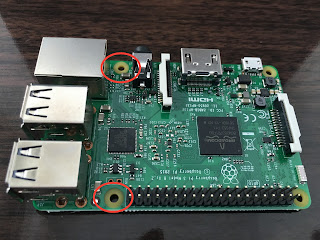

まずは写真の赤枠の部分に、六角スペーサを取り付けます。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiX-V4Y00KzzvEEi3t0QwdY1q6maTzs9Wzv_xuEPzXYk2j_z6lZ7xxb32g_KhCQZE9j0zsu10G8SSjpKJiWqNH4obBtzWrJDUaXtJrvAJRNeWubu9YM1BXggwX-rZeYI3pCrdfkFb9VI4mR/s320/%25E5%2586%2599%25E7%259C%259F+2016-07-11+14+36+41.jpg)

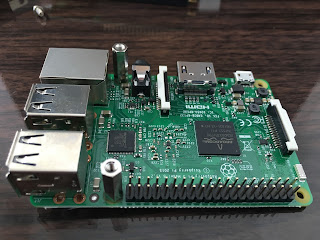

ナットで裏側から固定しています。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg95X6yLuA3k9ncV8ZpTZmvnSoDDDeg96HN-yQi1Rzl_7JAGt7t_sSEk7RvBUwywRkuIojo65ivolQrn45rPZL-5JcSAMHO73FufvAynjShP8oDZyMWnlyGXp7pTPUgQ_LFGEkLtz7_I64c/s320/%25E5%2586%2599%25E7%259C%259F+2016-07-11+14+37+08.jpg)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEj72mjcj5o6DYYcruzouF6l0XCsRgXOlTHXGSWeUkXnUuVnhkeDNPm0EOtdEPb-JoLIi9XdcaKu74AuWhbGZMjVmf0XNyy2VGrj6Hg7ATxYjfugFQjfg1AVbFO1jWZyCznvXKZoehgS1KBq/s320/%25E5%2586%2599%25E7%259C%259F+2016-07-11+14+45+41.jpg)
結構強めに押し込まないとちゃんとハマりませんが、
繊細なので、壊さないように力込めましょう。

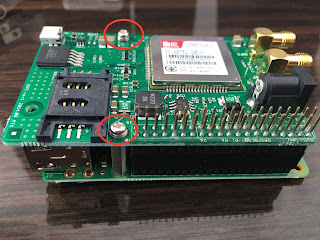

GPIOピンに差し込んだ後に、六角スペーサのネジを締めます。
写真の赤枠がネジを締めた後の状態です。

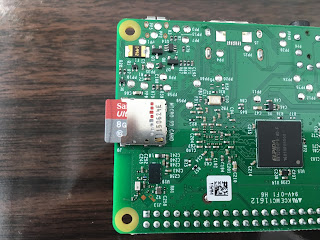

・SDカード取付
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjlcCY_R0_CUgNXuCTi4nx86gFXKsZlJGaqc8XiHjY_ho1QVmEc5tc_EEAPUlOMYPF54v-2dWp5LEDHJ3Hl7ZiRRNgklwDXGbGkOnllLR4cY40eQrtuQC-x44G4Xc5TrA_p06XLLOlPJI7P/s320/%25E5%2586%2599%25E7%259C%259F+2016-07-11+14+50+34.jpg)
※microSDカードの裏表を間違えないように。

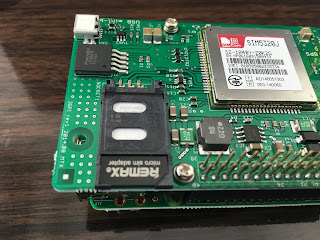

・SIMカード取付
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgM3IWukj5RkmKd_d3Wp4eFNZWpaMS6Xl_AHzi-HhqFOGj5kdfWEbkfRk7_qS_jWn8B5SLgtxYhlfl_zA20Zlv6JCcnJGdpyTuUMO1BForSjG-pMXJwbUlojWLGsU5xxnh5dBzUxADXISU2/s320/%25E5%2586%2599%25E7%259C%259F+2016-07-11+14+52+57.jpg)
IC端子と切れている部分の位置に気を付けてセットします。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhUcjNnJQera_PFstehab0VCKGsD_pgJO81Fb5EPU8N_Kmj-OomzVlfewyALWS0CgSQ8lGLX4aW7wejWDdNXNGnNLJtKS2NIAa5pgcQexk-2dc0mJxdGeVqDPB_Lpb5Y05sqMqVTCCqMAe8/s320/%25E5%2586%2599%25E7%259C%259F+2016-07-11+14+56+27.jpg)
・その他取付
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiXP4q4YUmciNWLjvmY8fx08QNa5RxPK9ui_T9v2ofxHDhFLO116KPOMucMBW-Ws3aYyH3JUpxgnKjD03QqrKRm7Ps4UNvE6lrsFuKmouOnftY51Ku17XSIODWrXHaM5ye76-26WXN2MkvL/s320/%25E5%2586%2599%25E7%259C%259F+2016-07-11+15+02+03.jpg)

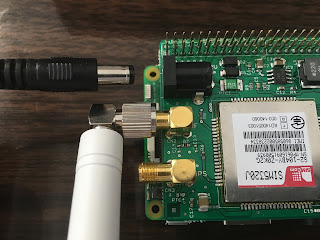

"RF"と記載されている方に取り付けます。
結構力を入れないとネジが回りませんので、壊さないように力込めましょう。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEh07K0aFqBhduHWgofEkghTl_6RwVMz59Jr4tqh1v3NT2TnZ_orJ8niwZPCWkNTx_fBIdM3ILQZQ5s55UQq7mCFnqAGALNMJv7QFDADpJS40QWxJDADPJtRped4AehlMGKUva3qNnfcdkds/s320/%25E5%2586%2599%25E7%259C%259F+2016-07-11+15+05+01.jpg)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgH1I0n4BJhKvDF3QPyYihGViZgDXUe4rQXJGeob8YyqPVYD-agxpS2zMqtATEr4ekcZVHD_TXGqwDFWuEcijvSisLFJ1_Y3FRw1OZ7AiIPvzkioCIWmqFclHNdwb1MpmSX0Anvmdmz4oVz/s320/%25E5%2586%2599%25E7%259C%259F+2016-07-11+15+21+53.jpg)

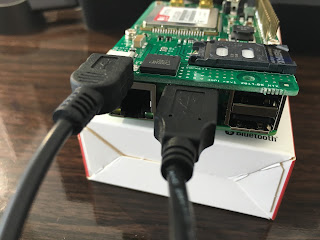

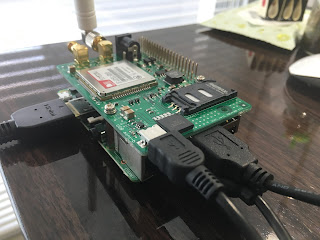

Raspberry Pi にUSBキーボードと、HDMIケーブルを接続しています。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEigyamm2Df7HuxwIDMIf1MvhJbp8SjaJLZGJbOGvC9Oqy59sfscDhJfMrbPq4CdZPdqwBVvHee8_gnq1LiWU2gNDFKRqukrd7EuM17ujDXJ1BKt92Z_C9Ai7FSBYV_WhDOgKTyqvBJHEuiS/s320/%25E5%2586%2599%25E7%259C%259F+2016-07-11+15+17+44.jpg)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhs9gRUHyJwZY_5FKXCAeJcuRYh3WOZuwU9YcHeB3ue31g6yAhW-iO0rl9zxBN5klrnMlCLmrLB_WJ8s2S_vZMkwbQfE5z5Gzhyphenhyphen9BpLYSmYxG6zxYMFkTaUtDj3L2WzC1ZDuGF-ut33JD17/s320/%25E5%2586%2599%25E7%259C%259F+2016-07-11+15+25+20.jpg)
3GPIが梱包されていた箱の内側に、UserNameとPasswordが記載されているので、
入力してログインします。
・SSH接続設定

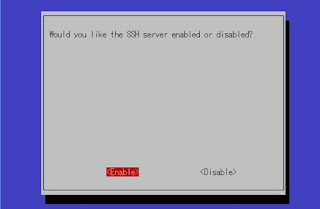

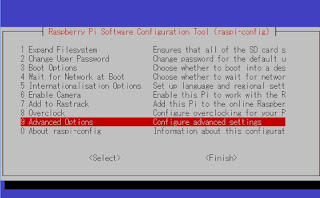

Raspberry Pi へTeraTermなどで接続する為の設定を行います。コンソール上で「sudo raspi-config」とコマンドを打ちます。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgYSjnrg36Tlbup0mZw5ONztlz-mOwkIQc76Chyphenhyphent0kDWKuaQ0BQkYxFCUqSw7dnP7H2F90SU5H-tYOdhDSNi7uL5CqXE2V8cmBYLtddx0Njq2maSCOmLF9lf7OU9RTCLXtmjAR-JLBnXzHm/s320/raspconfig1.jpg)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEggHfManZH5oRbeno3n8KBITlOQtVEaHZwqq_77VFJOrzehu6Jw9_5iA0JuYclnjFY1qjNStjzYnhHK6N0dTsObixtcKwainrA5WIBKcfnbhWUeFZRJy22q7X3Q8wEamiR8-7_jaMmdO0-E/s320/raspconfig2.jpg)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEh1heYIz7vNADeZooWQ0f-F6dlZ67UIu87calA2-5lNdlLeNwx5g4oKYJTUP9bA9GCOhhI709pDx50T1hTuzUcb6nq-e4ysyXlaoUnM28bJat-P8TdAf9d2_0Xs2Rmkqpqbtn9VwvZgAiXX/s320/raspconfig3.jpg)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjRkzLLE1HXDq69YHj-55cCS0O5leQoHuZLHJ_5tAmWdsgH2oo4BcAFF1KUMx-97iEcvK4j4goX18lBzmBXUji3S1olMX220lWJIFsKQIDkSfAXyOjE5vLhrqbxsyW0VmGjLxh01gREHbYs/s320/%25E5%2586%2599%25E7%259C%259F+2016-07-12+10+27+28.jpg)
写真がセットアップ後の状態です。(LANケーブルも接続しています)
大きさの比較に、フリスクも置いてみました。
※SORACOMは(と言うより、データ通信のみのSIMはほとんど)、
グローバルIPではなくプライベートIPが割り振られます。
その為、SIMの接続を利用したリモート接続が出来ません。
(中継サーバーを設ける事で可能になるようですが、今回は記載しません)
という事で、リモート接続をする為に、LANケーブルを接続しています。
さて、3G通信の準備が完了したので、次は実際に通信速度を測ってみようと思います。
3)通信速度を測ってみる(近日公開予定)
